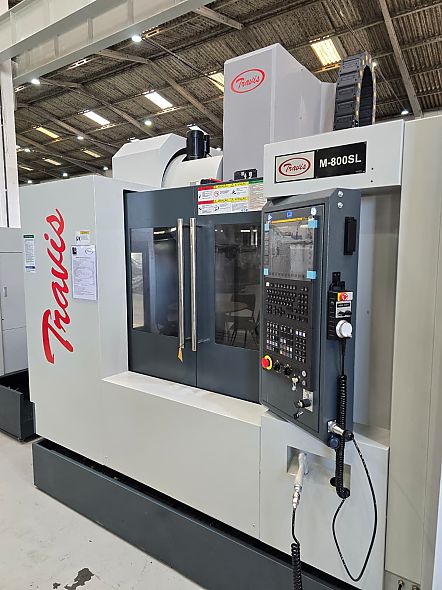

O Travis M-800SL é um centro de usinagem vertical CNC desenvolvido para operações que exigem produtividade, precisão e estabilidade. Equipado com guias lineares nos eixos X, Y e Z, spindle de até 12.000 rpm e troca automática random de 24 ferramentas, é ideal para usinagem de peças seriadas, moldes e componentes de geometria complexa.
Destaques do M-800SL

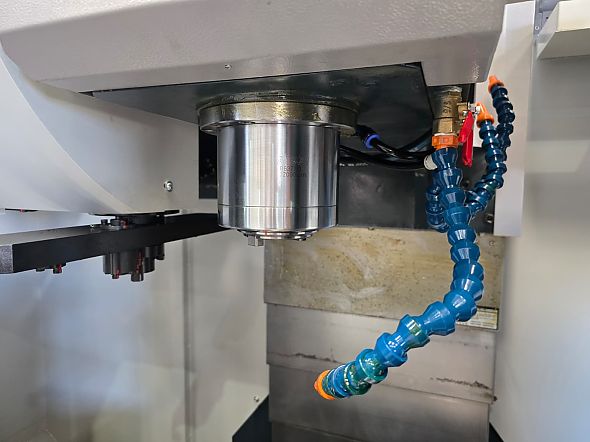

• Spindle de até 12.000 rpm
• Guias lineares nos eixos X, Y e Z

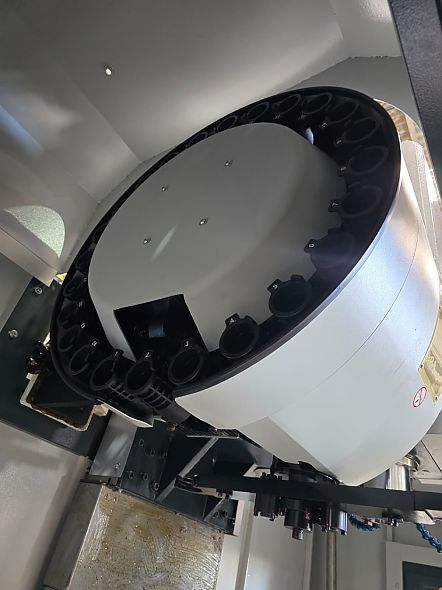

• Troca automática de 24 ferramentas

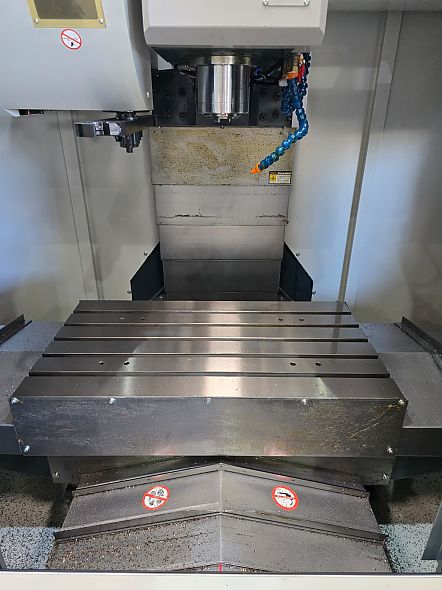

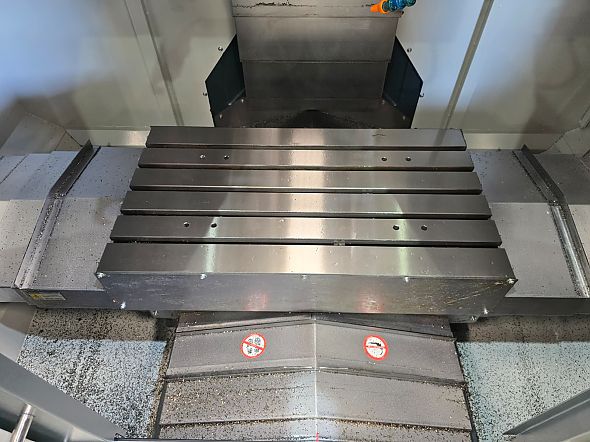

• Mesa de 1000 x 550 mm
• Curso X/Y/Z de 800 / 550 / 550 mm
• Preparação para 4º eixo
• Extrator de cavacos tipo esteira
Equipamentos de série:
• Guias lineares
• Trocador de ferramentas pneumático
• Preparação para rosqueamento rígido

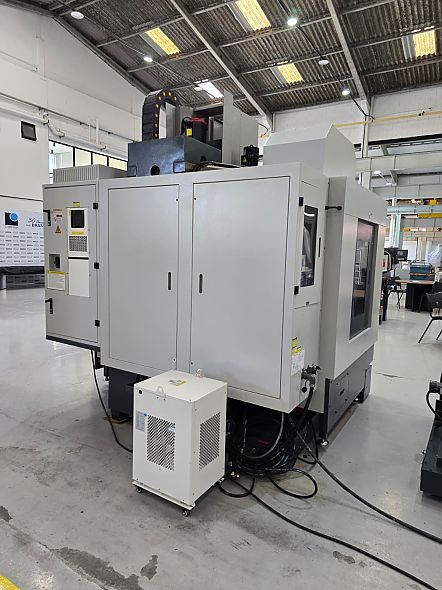

• Armário elétrico com trocador de calor

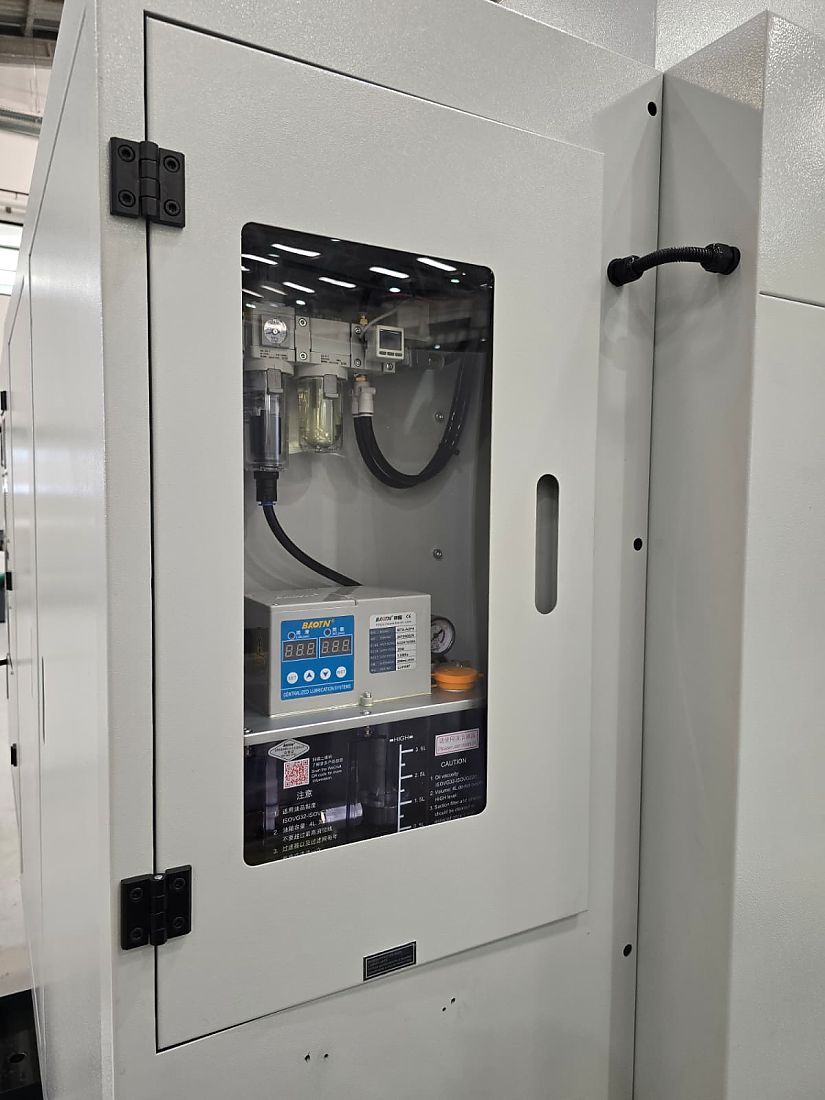

• Lubrificação centralizada e automática
• Sistema completo de refrigeração
• Extrator de cavacos tipo esteira
• Preparação para refrigeração interna - eixo árvore perfurado
• Carenagem integral
• Preparação para 4º eixo
• Volante eletrônico portátil com seletor de eixo e botão de emergência
• Lâmpada LED de status de trabalho
• Sistema de iluminação
• Porta de comunicação USB
• Parafusos niveladores e sapatas
• Caixa de ferramentas
Equipamentos opcionais:
• Bomba de alta pressão de 20 bar
• 4º e 5º eixo - mesa rotativa
Características tecnicas
| Controle numérico | ||
| Marca e modelo | Fagor 8060 elite 10" / Fanuc 0i MF Plus 10" | |
|---|---|---|
| Mesa de trabalho | ||

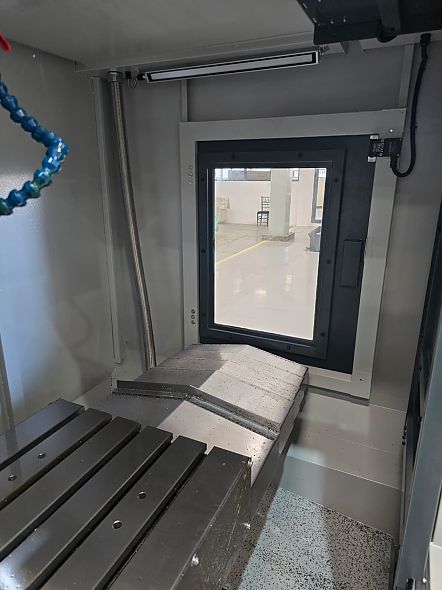

| Superfície da mesa | 1000 x 550 mm. | |
| Número de ranhuras e medidas | 5 - 18 x 100 mm. | |
| Máximo peso admissível sobre a mesa | 500 Kgs. | |
| Cursos e distâncias | ||
| Curso longitudinal – eixo X | 800 mm. | |
| Curso transversal – eixo Y | 550 mm. | |
| Curso vertical – eixo Z | 550 mm. | |
| Distância da mesa ao nariz do eixo árvore | 130 - 680 mm. | |
| Distância do eixo árvore a coluna | 590 mm. | |
| Avanços | ||
| Avanço rápido eixos X, Y, Z | 36 / 36 / 36 m/min. | |
| Avanço de trabalho eixos X, Y, Z | 10 m/min. | |
| Potência | ||
| Motor principal (Inter./Cont.) | 15 / 10 HP | |
| Motor da bomba de refrigeração | 750 W / 1 HP | |
| Cabeçote | ||
| Gama de velocidades | 10.000 Fagor / 12.000 Fanuc rpm. | |
| Cone do eixo árvore | BT40 | |
| Sistema de fixação da ferramenta | Pneumatico | |
| Trocador de ferramentas | ||
| Capacidade | 24 | |
| Tipo | Random | |
| Diâmetro máximo da ferramenta | 78 / 120 mm. | |
| Comprimento da ferramenta | 300 mm. | |
| Peso máximo da ferramenta | 8 Kgs. | |
| Peso e dimensões | ||
| Peso aproximado | 5500 Kgs. | |
| Dimensões da máquina (C x L x A) | 2540 x 2130 x 2360 mm. | |
