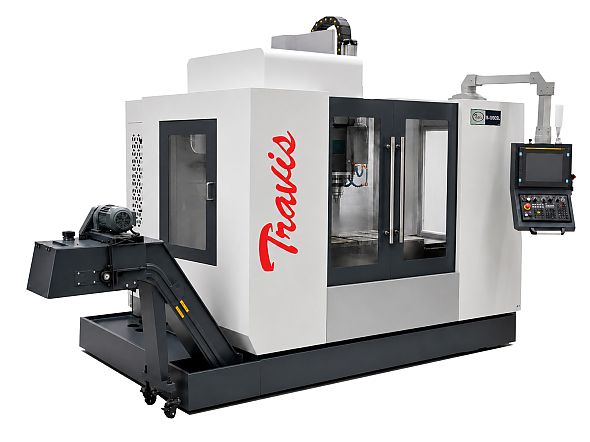

O Travis M-1000SL é um centro de usinagem vertical CNC desenvolvido para operações que exigem alta produtividade, precisão e ampla capacidade de trabalho.
Com guias lineares nos eixos X, Y e Z, o modelo oferece velocidade, estabilidade e repetibilidade para usinagem de peças de médio e grande porte. Sua mesa de 1200 x 600 mm, curso longitudinal de 1100 mm e peso admissível de 800 kg ampliam a versatilidade da máquina para diferentes aplicações industriais.
Equipado com spindle de 10.000 rpm, troca automática random de 24 ferramentas, preparação para rosqueamento rígido e preparação para 4º eixo, o M-1000SL é uma solução completa para empresas que buscam desempenho, confiabilidade e qualidade no processo de usinagem.
Destaques do M-1000SL
• Mesa de trabalho de 1200 x 600 mm
• Cursos X/Y/Z de 1100 / 650 / 600 mm
• Guias lineares nos três eixos
• Spindle de 10.000 rpm
• ATC random de 24 ferramentas
• Comando Fanuc 0i-MF Plus ou Fagor 8060 Elite
• Peso admissível sobre a mesa de 800 kg
• Preparação para 4º eixo
• Extrator de cavacos tipo fuso
Equipamentos de série:
• Guias lineares
• Trocador de ferramentas pneumático
• Preparação Fagor/Fanuc para rosqueamento rígido
• Armário elétrico com trocador de calor
• Lubrificação centralizada e automática
• Sistema completo de refrigeração
• Transportador de cavacos tipo esteira
• Preparação para refrigeração interna - eixo árvore perfurado
• Carenagem integral
• Preparação para 4o eixo
• Volante eletrônico portátil com seletor de eixo e botão de emergência
• Lâmpada LED de status de trabalho
• Sistema de iluminação
• Porta de comunicação USB
• Porta de comunicação Ethernet (RJ-45)
• Parafusos niveladores e sapatas
• Caixa de ferramentas
Equipamentos opcionais:
• Bomba de alta pressão de 20 bar
• 4º eixo - mesa rotativa
• 4º e 5º eixo - mesa rotativa
Características tecnicas
| Controle numérico | ||
| Marca e modelo | Fagor 8060 elite 10" / Fanuc 0i-MF Plus 15" | |
|---|---|---|
| Mesa de trabalho | ||
| Superfície da mesa | 1200 x 600 mm. | |
| Número de ranhuras e medidas | 5 - 18 x 100 mm. | |
| Máximo peso admissível sobre a mesa | 800 Kgs. | |
| Cursos e distâncias | ||
| Curso longitudinal – eixo X | 1100 mm. | |
| Curso transversal – eixo Y | 650 mm. | |
| Curso vertical – eixo Z | 600 mm. | |
| Distância da mesa ao nariz do eixo árvore | 130 - 730 mm. | |
| Distância do eixo árvore a coluna | 710 mm. | |
| Avanços | ||
| Avanço rápido eixos X, Y, Z | 30 / 30 / 30 m/min. | |
| Avanço de trabalho eixos X, Y, Z | 8 m/min. | |
| Potência | ||
| Motor principal (Inter./Cont.) | 25 / 15 HP | |
| Motor da bomba de refrigeração | 1 HP | |
| Cabeçote | ||
| Gama de velocidades | 10.000 rpm. | |
| Cone do furo do eixo árvore | BT-40 | |
| Sistema de fixação da ferramenta | Pneumatico | |
| Trocador de ferramentas | ||
| Capacidade | 24 | |
| Tipo | Random | |
| Diâmetro máximo da ferramenta | 78 / 120 mm. | |
| Comprimento da ferramenta | 300 mm. | |
| Peso máximo da ferramenta | 8 Kgs. | |
| Peso e dimensões | ||
| Peso aproximado | 6000~6500 Kgs. | |
| Dimensões da máquina (C x L x A) | 3000 x 2800 x 3000 mm. | |
