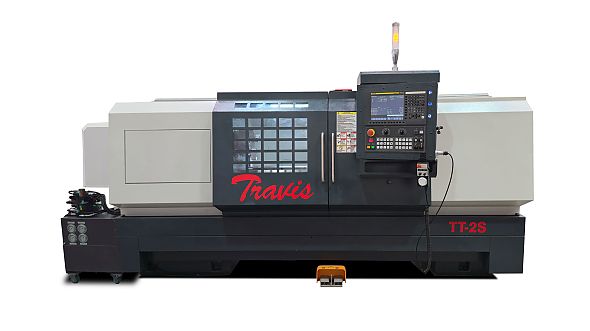

O Travis TT-2S é um torno CNC de barramento paralelo desenvolvido para usinagem de peças médias com precisão, rigidez e produtividade. Equipado com comando FANUC, placa hidráulica de 10”, torre hidráulica bidirecional de 8 posições, contraponto hidráulico e passagem de barras de 65 mm, oferece uma solução completa para operações de torneamento CNC com excelente relação entre robustez, automação e facilidade de operação.
Destaques do Travis TT-2S
• Comando CNC FANUC

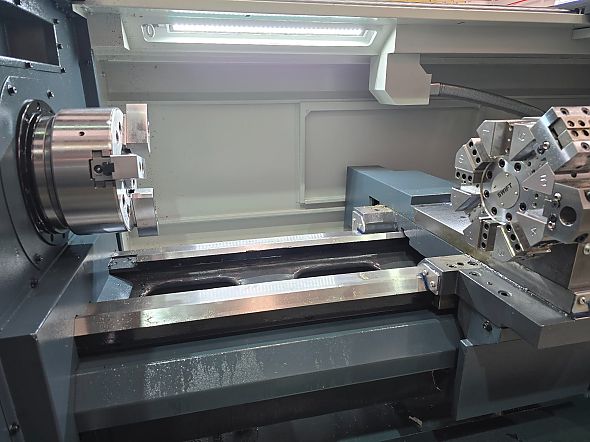

• Barramento paralelo com guias temperadas e Turcite-B

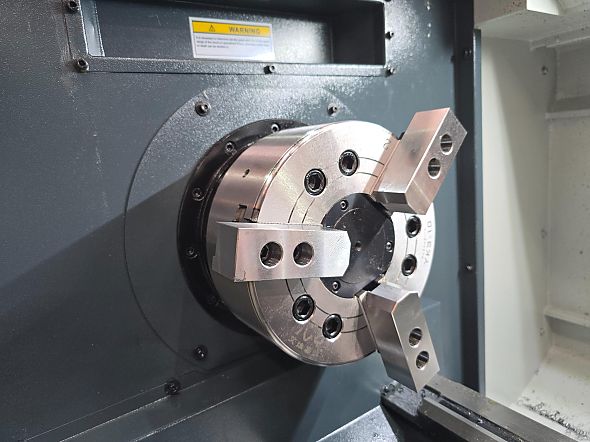

• Placa hidráulica de 10”

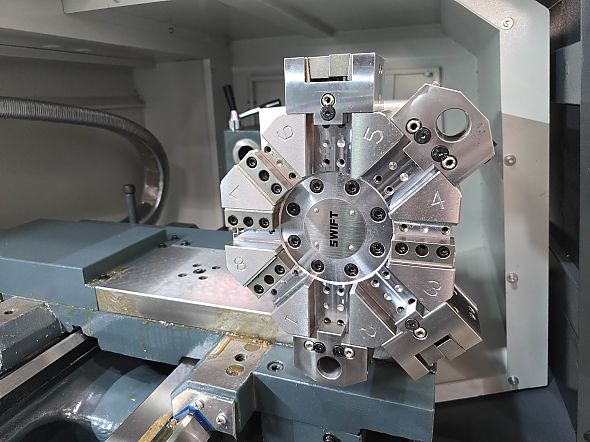

• Torre hidráulica bidirecional de 8 posições
• Passagem de barras de 65 mm
• Distância entre centros de 1.500 mm
Equipamentos de série:
• Placa hidráulica
• Torre hidráulica bidirecional de 8 posições

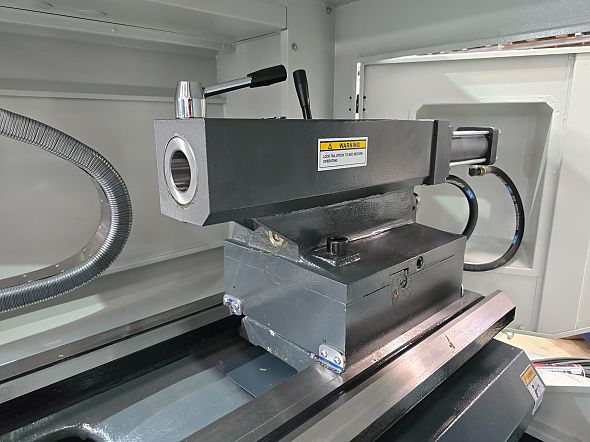

• Contraponto hidráulico
• Unidade hidráulica
• Luneta fixa
• Luneta móvel
• Guias temperadas retificadas e tratadas com Turcite-B
• Cabeçote com transmissão por correia
• Carenagem integral

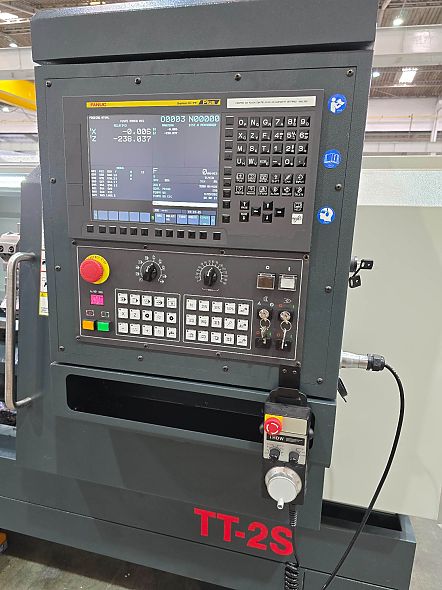

• Volante eletrônico portátil com seletor de eixo e botão de emergência
• Lâmpada LED de status de trabalho
• Sistema de iluminação
• Sistema completo de refrigeração
• Trocador de calor no armário elétrico
• Lubrificação centralizada e automática
• Porta de comunicação USB
• Parafusos niveladores e sapatas
• Caixa de ferramentas
Características técnicas
| Controle numérico | ||
| Marca e modelo | Fanuc 0i TF 10" | |
|---|---|---|
| Capacidades | ||
| Diâmetro admissível sobre o barramento | 500 mm. | |
| Altura de centros | 250 mm. | |
| Diâmetro admissível sobre o carro transversal | 290 mm. | |
| Distância entre centros | 1500 mm. | |
| Diâmetro da placa hidráulica | 10" / 254 mm. | |
| Cursos e distâncias | ||
| Curso longitudinal (eixo Z) | 1260 mm. | |
| Curso transversal (eixo X) | 290 mm. | |
| Torre hidráulica | ||
| Quantidade de ferramentas | 8 | |
| Máximo quadrado da ferramenta externa | 20x20 mm. | |
| Avanços | ||
| Avanço rápido eixo z | 12.000 mm/min | |
| Avanço rápido eixo x | 6.000 mm/min | |
| Potência | ||
| Potência do motor principal | 15 HP | |
| Cabeçote | ||
| Diâmetro de passagem de barras | 65 mm. | |
| Gama de velocidades | 35-2000 rpm. | |
| Nariz do eixo árvore | A2-8 | |
| Diâmetro interno do eixo árvore | 82 mm. | |
| Contraponto hidráulico | ||
| Cone morse | MT5 | |
| Curso do mangote | 150 mm. | |
| Diâmetro do mangote | 75 mm. | |
| Peso e dimensões | ||
| Peso aproximado | 3100 Kgs. | |
| Dimensões da máquina (C x L x A) | 3825 x 1564 x 1696 mm. | |
