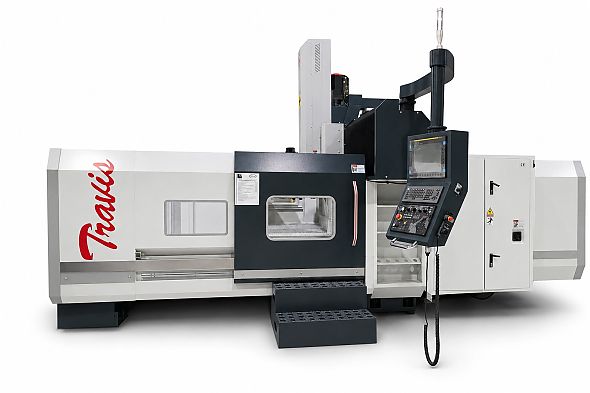

O Travis DC-2012 é um centro de usinagem portal CNC desenvolvido para a fabricação de peças de grandes dimensões que exigem precisão, estabilidade e elevada capacidade de carga. Sua estrutura tipo portal proporciona alta rigidez durante operações de usinagem contínuas e de alto desempenho.
Equipado com comando FANUC 0i-MF Plus, mesa de 2.100 × 1.000 mm, capacidade de carga de 3.000 kg e cursos de 2.100, 1.300 e 500 mm nos eixos X, Y e Z, respectivamente, oferece amplo espaço de trabalho e versatilidade para diferentes aplicações industriais.
O spindle de 12.000 rpm com cone BT40 e o trocador automático random de 24 ferramentas permitem executar operações complexas com produtividade, precisão e agilidade.
Destaques do Travis DC-2012
• Comando CNC FANUC 0i-MF Plus com tela de 15”
• Estrutura portal de elevada rigidez
• Mesa de trabalho de 2.100 × 1.000 mm
• Capacidade de carga sobre a mesa de 3.000 kg
• Curso longitudinal — eixo X: 2.100 mm
• Curso transversal — eixo Y: 1.300 mm
• Curso vertical — eixo Z: 500 mm
• Spindle de 12.000 rpm com cone BT40
• Trocador automático random de 24 ferramentas
• Avanço rápido de 20 m/min nos três eixos
• Sistema completo de extração de cavacos
Equipamentos de série
• Guias lineares
• Trocador automático de ferramentas
• Sistema de limpeza da peça por ar
• Sistema de resfriamento do fluido de corte
• Sistema completo de refrigeração
• Sistema de controle de temperatura do spindle
• Sistema de lubrificação centralizada e automática
• Armário elétrico com trocador de calor
• Volante eletrônico portátil com seletor de eixo e botão de emergência
• Dois transportadores de cavacos tipo fuso
• Um transportador de cavacos tipo esteira
• Carenagem integral
• Proteções das guias
• Lâmpada LED de status de trabalho
• Sistema de iluminação
Características técnicas
| Controle numérico | ||
| Marca e modelo | Fanuc 0i MF Plus 15" | |
|---|---|---|
| Mesa de trabalho | ||
| Número de ranhuras e medidas | 6 - 22×160 mm. | |
| Máximo peso admissível sobre a mesa | 3000 Kgs. | |
| Dimensões da mesa | 2100×1000 mm. | |
| Cursos e distâncias | ||
| Curso longitudinal – eixo X | 2100 mm. | |
| Curso transversal – eixo Y | 1300 mm. | |
| Curso vertical – eixo Z | 500 mm. | |
| Distância da mesa ao nariz do eixo árvore | 180 - 680 mm. | |
| Avanços | ||
| Avanço rápido eixos X, Y, Z | 20 / 20 / 20 m/min. | |
| Potência | ||
| Motor principal (Inter./Cont.) | 11 / 7,5 kW - 15 / 10 HP | |
| Cabeçote | ||
| Gama de velocidades | 12.000 rpm. | |
| Trocador de ferramentas | ||
| Capacidade | 24 | |
| Tipo | Random | |
| Cono | BT-40 | |
| Peso e dimensões | ||
| Peso aproximado | 8500 Kgs. | |
| Dimensões da máquina (C x L x A) | 5250 × 2250 × 2700 mm. | |
